弱电工程中常见光缆型号彩图介绍及应用场景介绍

弱电工程中常见光缆型号彩图介绍及应用场景介绍

GYTA型光缆



室外用、油膏填充、铝带纵包聚乙烯外护套


应用场景:架空、管道


注:铝带侧压指标没有钢带好,但防潮隔锈效果优于钢带,GYTA用于穿管时寿命长

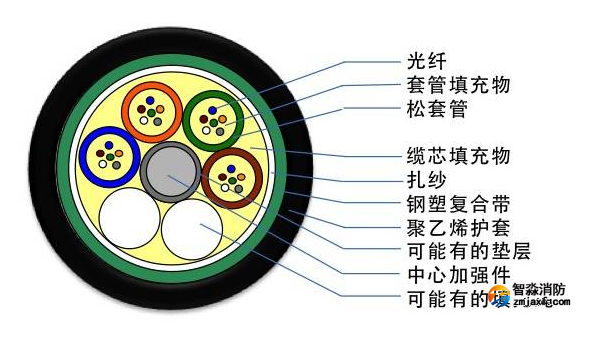

GYTS型光缆


"室外用、油膏填充、钢带纵包聚乙烯外护套"

应用场景:直埋

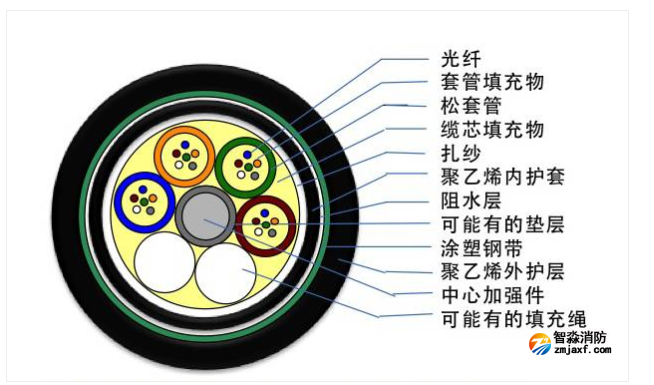

GYTY53型光缆


"室外用、油膏填充、钢带纵包聚乙烯双护套"

应用场景:直埋


注:双层护套,抗压扁效果良好,可用于防鼠,GYTA53用于防潮要求高的场所,GYTY53用于机械强度要求高的场所

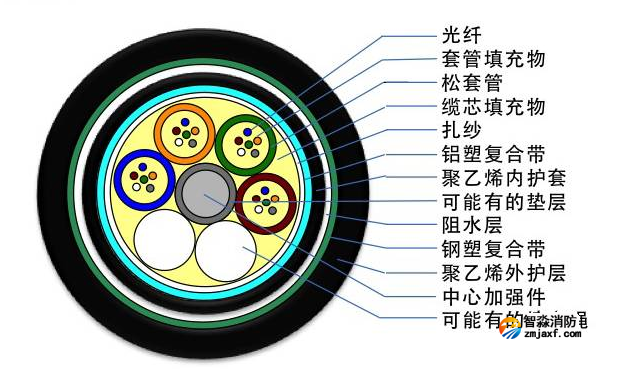

GYTA53型光缆


"室外用、油膏填充、钢带纵包铝-聚乙烯、聚乙烯双护套"

应用场景:直埋、水下

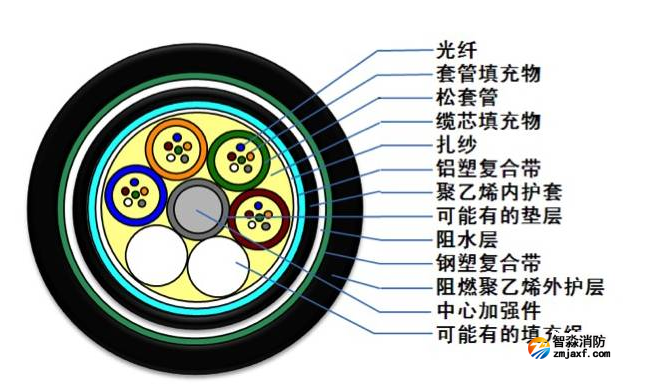

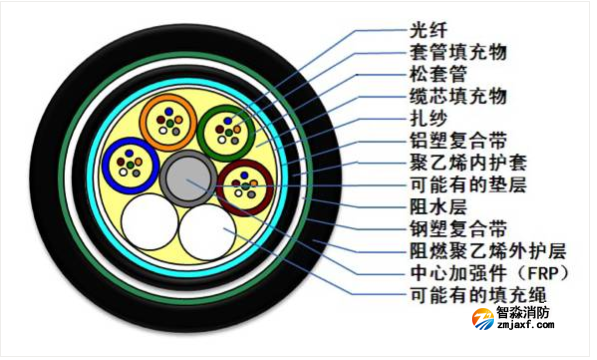

GYTZA53型光缆


"室外用、油膏填充、钢带纵包铝-聚乙烯、阻燃聚乙烯双护套"


应用场景:直埋等有阻燃要求的场所

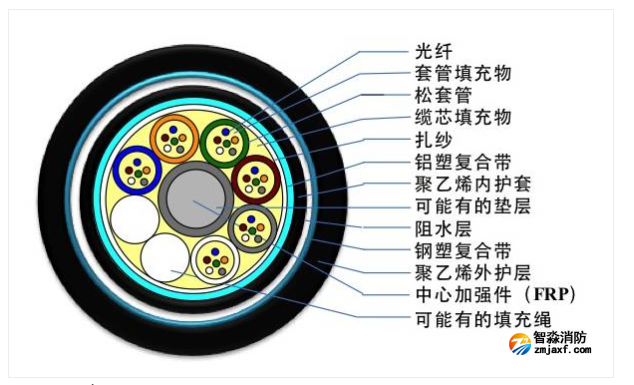

GYFTA53


室外用、油膏填充、钢带纵包、聚乙烯内护套、非金属加强件、铝-聚乙烯外护套

应用场景:直埋


注:与GYTA53相比,重量小

GYFTZA53


室外用、油膏填充、钢带纵包、非金属加强件、铝-聚乙烯、阻燃聚乙烯双护套

应用场景:直埋等有阻燃要求的场所

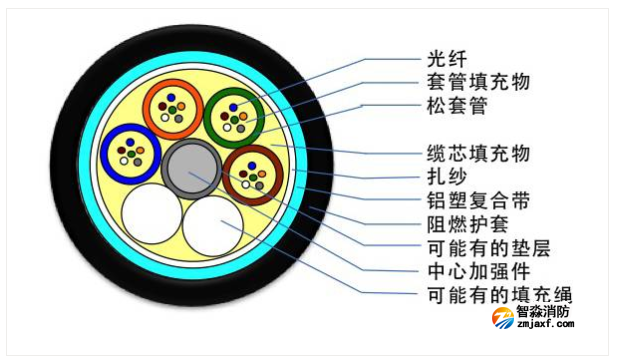

GYTZA


室外用、油膏填充、铝-阻燃聚乙烯护套


应用场景:架空、管道等有阻燃要求的场所

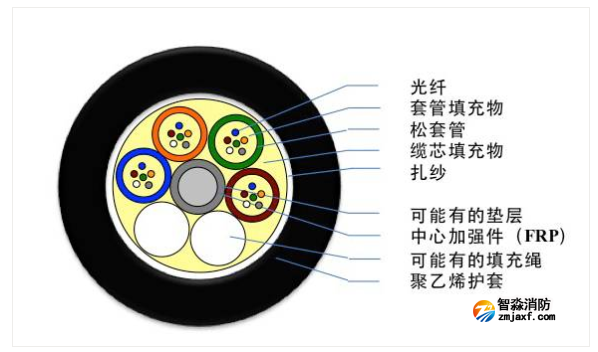

GYFTY


"室外用、油膏填充、非金属加强件聚乙烯外护套"

应用场景:电力系统、多雷电及电磁干扰严重场所

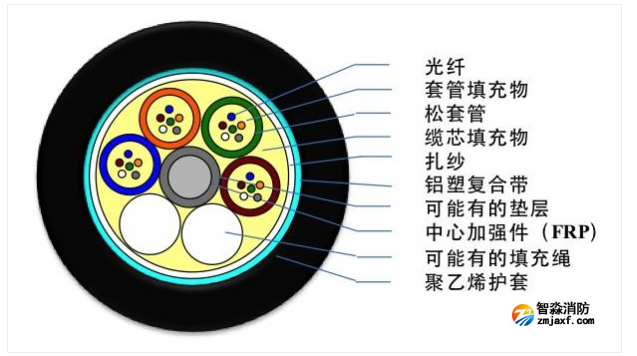

GYFTA


"室外用、油膏填充、非金属加强件铝-聚乙烯外护套"


应用场景:架空、管道

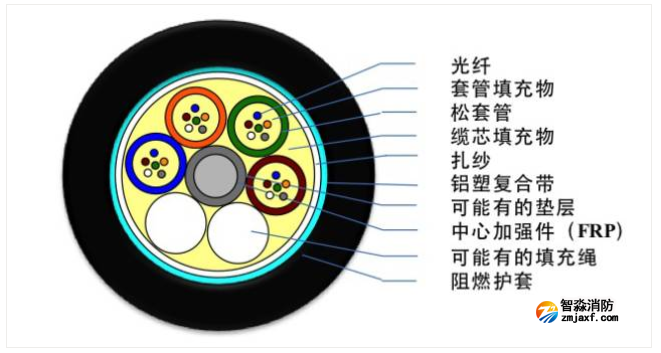

GYFTZA


"室外用、油膏填充、非金属加强件铝-阻燃聚乙烯外护套"

应用场景:架空、管道、阻燃场所

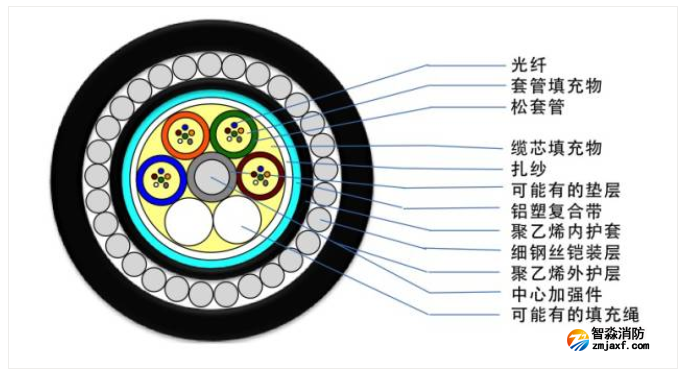

GYTA33


"室外用、油膏填充、铝-聚乙烯内护套细圆钢丝铠装、聚乙烯外护套"


应用场景:陡坡和过江河

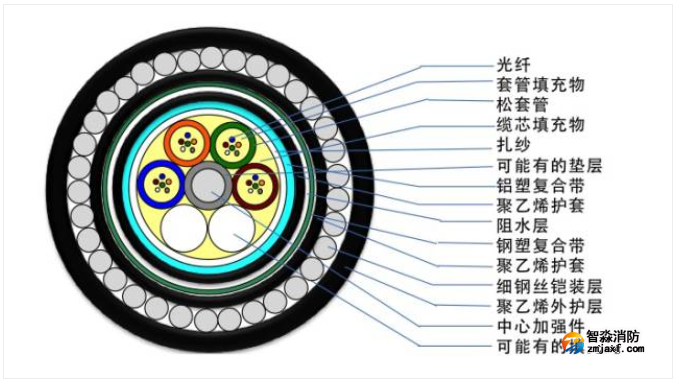

GYTA53+33



"室外用、油膏填充、铝-聚乙烯内护套钢-聚乙烯内护套、细圆钢丝铠装、聚乙烯外护套"

应用场景:直埋、水下、陡坡或过江河

GYTA333


"室外用、油膏填充、铝-聚乙烯内护套双层细圆钢丝铠装、聚乙烯外护套"

应用场景:水下(深水可用)

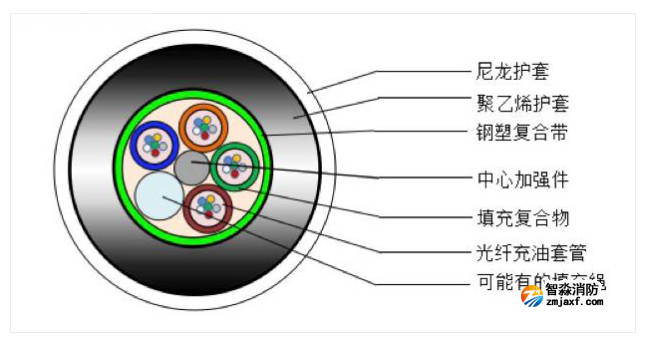

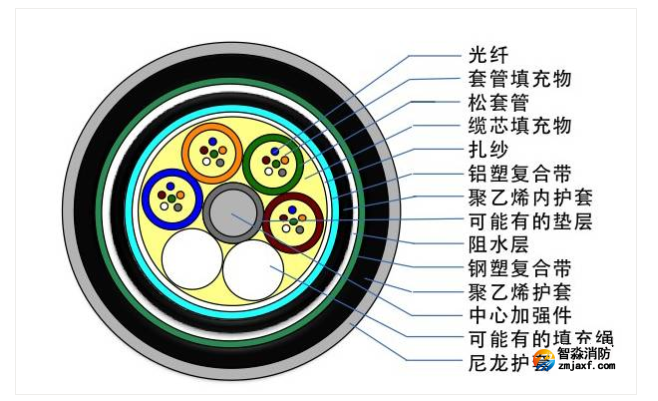

GYTA54


"室外用、油膏填充、铝-聚乙烯内护套钢-聚乙烯内护套、聚乙烯+尼龙外护套"

应用场景:直埋、防白蚁

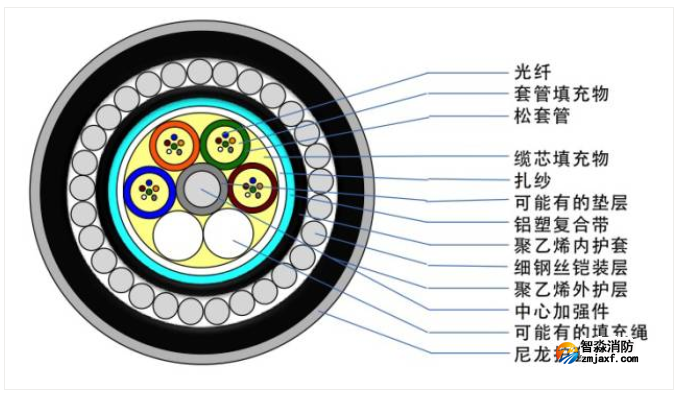

GYTA34


"室外用、油膏填充、铝-聚乙烯内护套细圆钢丝铠装、聚乙烯+尼龙外护套"

应用场景:直埋、防白蚁

GYTS04


"室外用、油膏填充、钢-聚乙烯内护套聚乙烯+尼龙外护套"


应用场景:直埋、防鼠、防白蚁

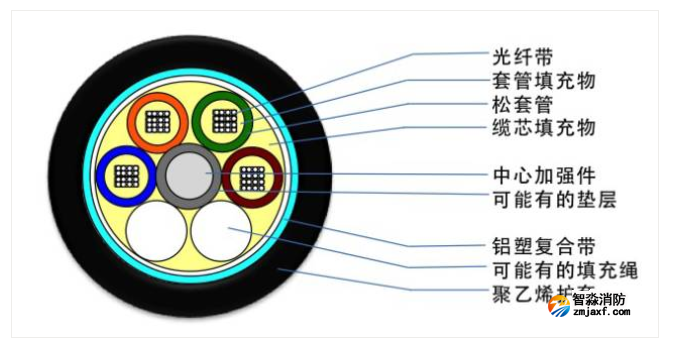

GYDTA


"室外用、油膏填充、光纤带铝带-聚乙烯外护套"


应用场景:架空、管道

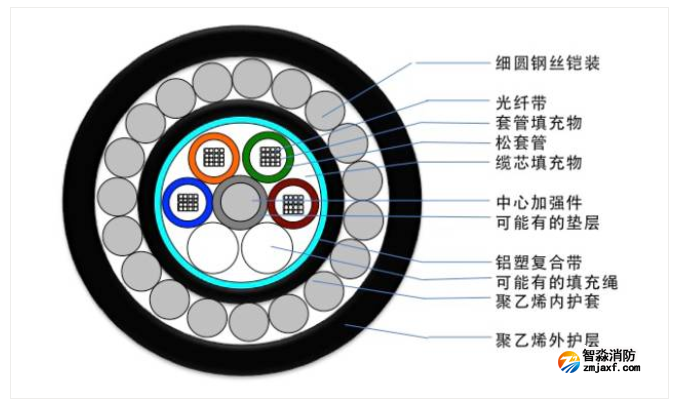

GYDTA33


"室外用、油膏填充、光纤带铝带-聚乙烯内护套、细圆钢丝铠装-聚乙烯外护套"

应用场景:陡坡和过江河

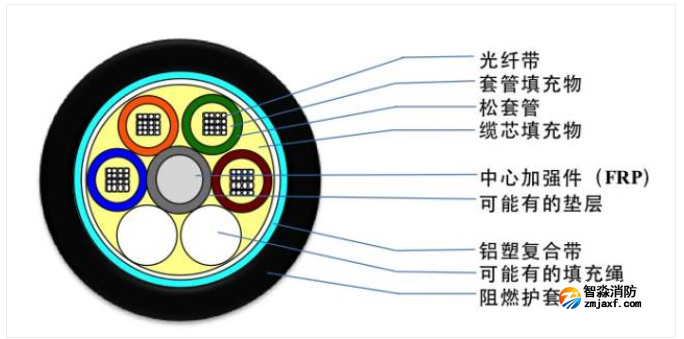

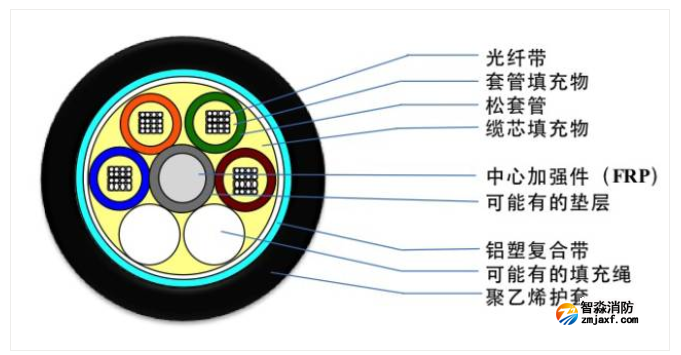

GYFDTA


"室外用、非金属加强件、光纤带油膏填充、铝-聚乙烯外护套"


应用场景:架空、管道

注:光纤带比层绞式重量要小,适合架空

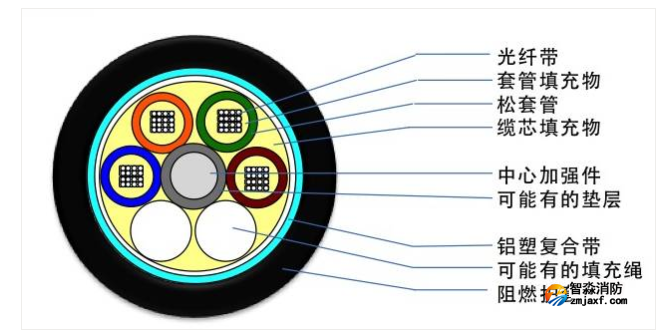

GYDTZA


"室外用、光纤带、油膏填充铝-阻燃聚乙烯外护套"


应用场景:架空、管道等有阻燃要求的场所

注:非金属加强件比金属加强件重量小,但抗拉伸能力不如金属加强件;用玻璃纤维做加强件,一定程度上可以防鼠;非金属加强件成本低廉

GYFDTZA


"室外用、非金属加强件、光纤带油膏填充、铝-阻燃聚乙烯外护套"


应用场景:架空、有阻燃要求的场所

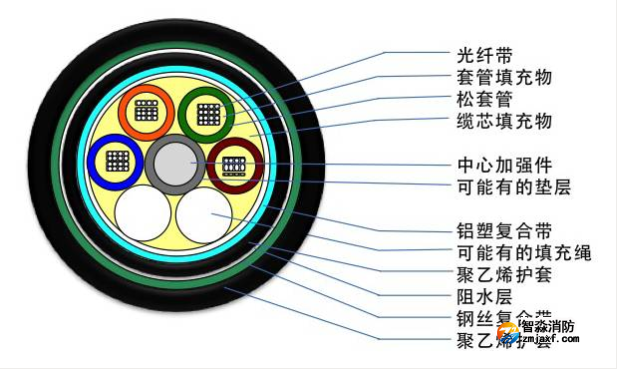

GYDTA53


"室外用、光纤带、油膏填充铝-聚乙烯内护套、钢-聚乙烯外护套"


应用场景:直埋

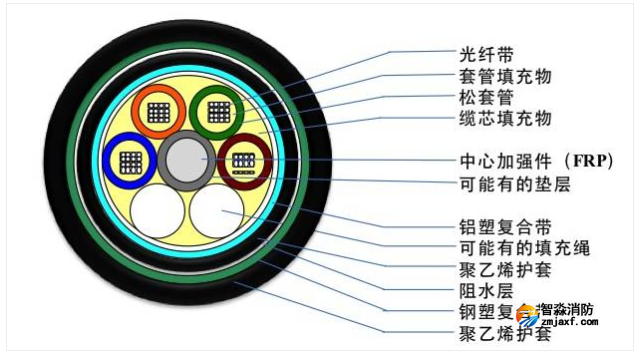

GYFDTA53


"室外用、非金属加强件、光纤带、油膏填充铝-聚乙烯内护套、钢-聚乙烯外护套"

应用场景:直埋、架空

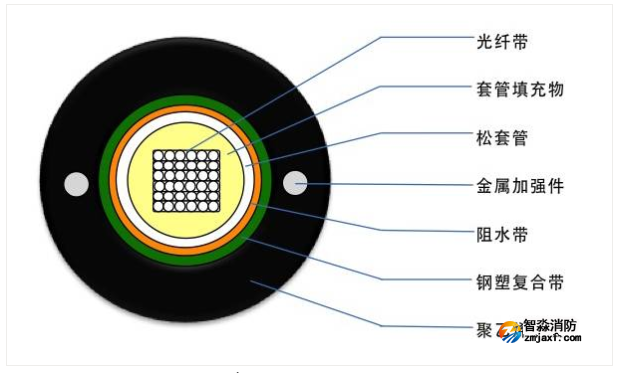

GYDXTW


"室外用、光纤带、中心管式、油膏填充夹带钢丝的钢带-聚乙烯护套"


应用场景:管道、架空、直埋

注:有阻水带,阻水效果好

GYDXTZW


"室外用、光纤带、中心管式、油膏填充夹带钢丝的钢带-阻燃聚乙烯护套"

应用场景:管道、架空、直埋等有阻燃要求的场所

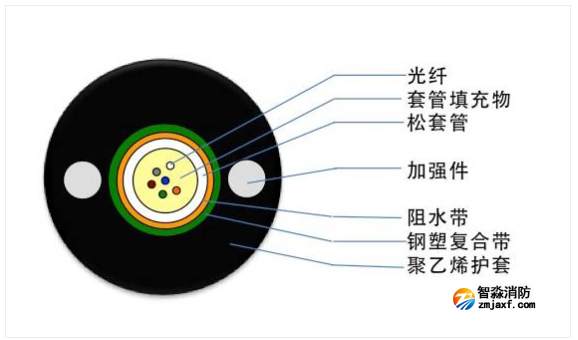

GYXTW


"室外用、中心管式、油膏填充夹带钢丝的钢带-聚乙烯护套"


应用场景:管道、架空

GYXTS


"室外用、中心管式、油膏填充钢丝铠装、钢-聚乙烯护套"


应用场景:管道、架空

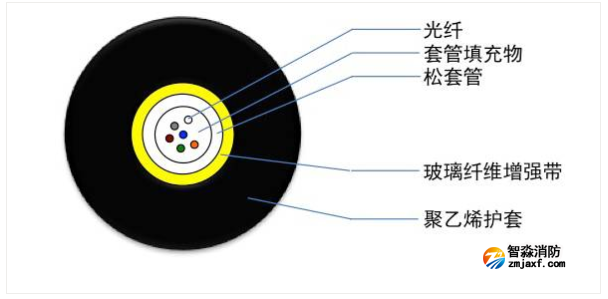

GYFXTF


"室外用、中心管式、油膏填充非金属加强带、聚乙烯护套"


应用场景:管道、架空、全介质防雷电的场所、抗腐蚀


FRP纵包带克服了FRP棒柔性差和芳纶刚性差的问题

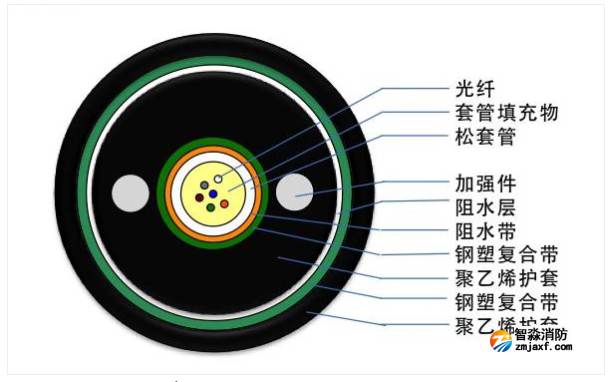

GYXTW53


"室外用、中心管式、油膏填充夹带钢丝-聚乙烯护套、钢-聚乙烯外护套"

应用场景:直埋

注:柔韧性和抗弯曲性能好中心管式一般还有阻水带"

GYTC8S


"室外用、油膏填充、8字型自承式钢-聚乙烯护套"


应用场景:自承式架空

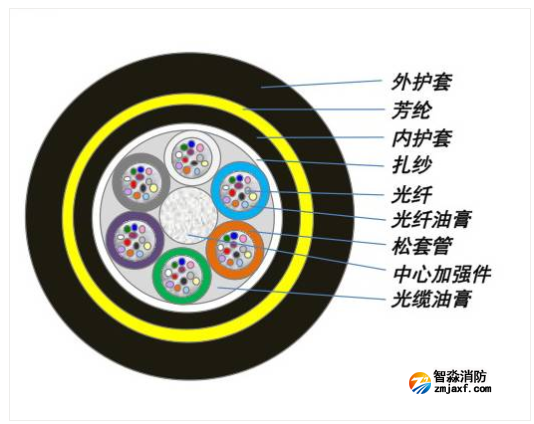

ADSS


"非金属加强件、松套层绞、聚乙烯内护套芳纶铠装、聚乙烯外护套"


应用场景:自承式架空,全介质防雷电、直接挂在电力杆塔上用于架空高压输电系统的通信路线

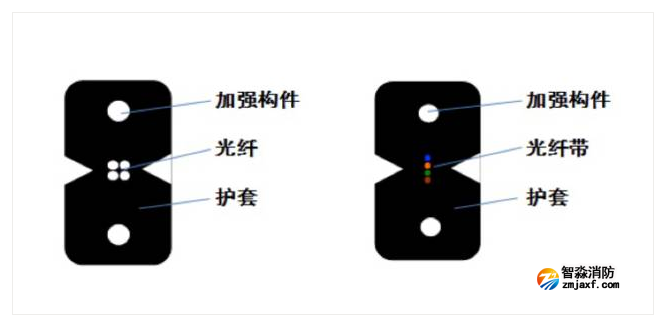

非自承式蝶形引入光缆


GJXH (GJXV)【金属加强构件、低烟无卤(或PVC)外护套、蝶形引入光缆】

GJXFH (GJXFV)【非金属加强构件、低烟无卤(或PVC)外护套、蝶形引入光缆】

GJXDH (GJXDV)【金属加强构件、低烟无卤(或PVC)外护套、蝶形引入光纤带光缆】

GJXFDH(GJXFDV)【非金属加强构件、低烟无卤(或PVC)外护套、蝶形引入光纤带光缆】

光缆结构是将光纤(或光纤带)放置在两根平行加强件中间后挤包一层阻燃聚烯烃护套(LSZH),也可以是聚氯乙烯(PVC)护套;光纤芯数可以为1芯、2芯、4芯。


应用场景:用于FTTH、室内可用

注意:非金属加强件可以是FRP、KFRP(芳纶增强FRP)GFRP(玻璃增强FRP),金属加强件为细钢丝外护套可以是LSZH也可以是PVC阻燃材料 G657光纤弯曲半径小

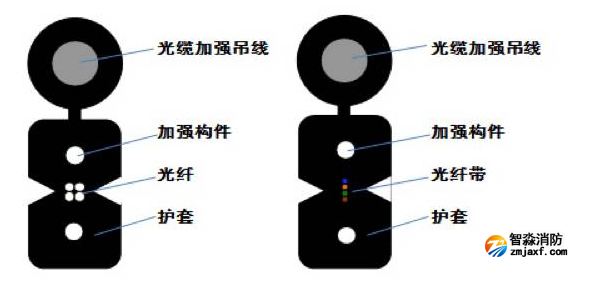

自承式蝶形引入光缆


GJYXCH (GJYXFCH)【金属(或非金属)加强件、低烟无卤护套、自承式蝶形引入光缆】

GJYXDCH (GJYXFDCH)【金属(或非金属)加强件、低烟无卤护套、自承式蝶形引入光纤带光缆】

光缆结构是将光纤(或光纤带)放置在两根平行加强件中间,同时在一端平行位置放置一根金属吊线后挤包一层阻燃聚烯烃护套(LSZH);光纤芯数可以为1芯、2芯、4芯。

用于FTTH、室内外均可用、自承式

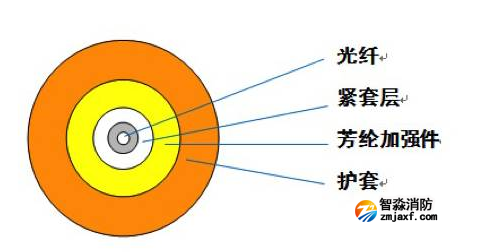

单芯圆型光缆 GJFJV(GJFJZY)


室内用、非金属加强件(芳纶)、紧套被覆聚、氯乙烯护套

应用场景:用于拉远光缆子单元

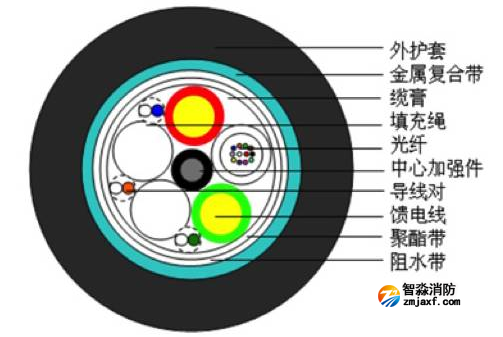

光电复合缆


集光纤、输电铜线、铜信号线于一体

应用场景:用于宽带接入、设备用电、应急信号传输
