公共建筑消防设计说明参考样式之消防给排水

公共建筑消防设计说明参考样式之消防给排水


消防水源及消防用水量

1.1 消防设防标准

本工程为 □多层公建 □二类高层公建 □一类高层公建。按此进行室内、外消火栓系统及自动喷水灭火系统等设计。(多层建筑需注明建筑体积)

1.2 消防水源

消防水源为市政自来水,采用   路进水,从   路市政环状管网的给水干管接入  DN  管道,从   路市政环状管网的给水干管接入  DN 管道,市政供水压力 ≥  Mpa。

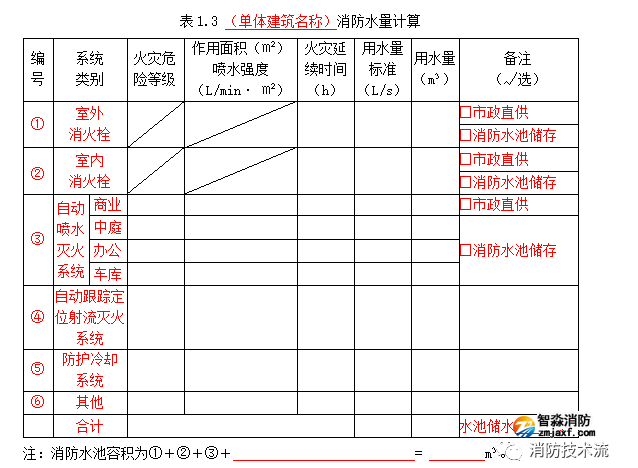

1.3 消防水量:本工程消防用水量按需要同时作用的室内外消防给水用水量之和计算,两座及以上建筑合用时,取最大者,(单体建筑名称)消防用水量计算见表1.3


2 消火栓系统

2.1 室外消防给水系统

室外消火栓供水系统采用以下第   种方式:

1)室外消火栓用水采用城市自来水直接供给。

2)室外消火栓用水由室外消防水池经室外消火栓泵加压供给。室外消防水池设于  层,取水口规格  ,消防水池最低有效水位距室外地面高差  m,其有效容积为  m3;室外消火栓泵设于  层,技术参数:Q=  L/s,H=  m,两台,互为备用,室外消火栓泵启泵压力开关设置参数:  MPa、流量开关   L/s;室外消火栓系统设置稳压设备,稳压设备设于   ,设备参数:Q=   L/s,H=   m,两台,互为备用,配稳压罐直径   mm。

室外消防用水量为   L/s。

室外消火栓,间距不超过   m,距道路边距离不大于  m,距建筑物外墙距离不小于  m。建筑消防扑救面一侧的室外消火栓数量不少于   个。

本工程共设有   套室内消火栓水泵接合器和   套自动喷水灭火系统水泵接合器,其附近15m40m内均设有室外消火栓。

2.2 室内消火栓系统

本工程室内消火栓系统设计用水量   m3

采用临时高压消火栓灭火系统  地块最高栋建筑高度  m,分  个区, 层~  层为  区,由  供水; 层~  层为  区,由  供水。

  3 本工程 □有 □无设消防贮水池,消防贮水池有效容积为  m3,分为  座/格。消防水池设于  层,消火栓加压给水泵设于地下   层的消防泵房内,设  台室内消火栓泵,消火栓泵启泵压力开关设置参数  MPa、流量开关  L/s。

室内消火栓泵参数:Q= L/sH=  m  台,  用一备。

本建筑物内各层均设消火栓进行保护。其布置保证室内任何一处,均有

 股水柱同时到达。灭火水枪的充实水柱不小于  m。消火栓栓口动压不小于   MPa。

  6    栋屋顶设置高位消防水箱(与喷淋系统共用),有效容积    m³,稳压设备设于    ,设备参数:Q=   L/sH=  m,一用一备,配稳压罐直径  mm,满足最不利点消火栓处的静水压不低于  MPa。

  区域设置消防软管卷盘。

自动喷水灭火系统

3.1 自动喷水灭火系统设计用水量   m³。

3.2 系统设计

自动喷水灭火系统分   个区,  层~  层为  区,由  供水;  层~  层为  区,由  供水;   层~  层为   区,由  供水。

地下  层消防水泵房设置  消防水池和一组喷淋泵,喷淋泵启泵压力开关设置参数   MPa、流量开关   L/s。

3 喷淋泵参数:Q=  L/s,H=   m,  台,  用一备。

  屋顶设置消防水箱,贮存消防水量  ,与消火栓系统合用。并设置喷淋稳压设备以保证火灾初期供水并维持管网平时压力。稳压设备参数:Q=  L/sH=  m,两台,互为备用,配稳压罐直径  mm。

本工程自动喷水灭火系统在     组报警阀。每组湿式报警阀控制的喷洒头不超过  个。

  部位采用 □快速响应 £普通   喷头,K值为  ;不吊顶部分采用直立型喷头,吊顶下为下垂型喷头。

自动跟踪定位射流灭火系统

4.1    部位设置 □自动消防炮灭火系统 □喷射型自动射流灭火系统 □喷洒型自动射流灭火系统。系统设置信号阀和水流指示器。在每个保护区的管网最不利点处设模拟末端试水装置。自动跟踪定位射流灭火系统与喷淋系统 □共用 □单独设置加压泵。单台装置的流量为  L/s,单台装置保护半径为  m,安装高度为  m,净空高度   m,系统持续喷水时间   h;装置工作压力  MPa,系统同时开启装置数量  个,设计用水量   L/s。灭火装置前供水管路 □是 □否 环状设置。水泵接合器设置数量  个。

4.2 自动跟踪定位射流灭火系统加压泵参数:Q= L/s,H= m,  台, 用一备。

气体灭火系统

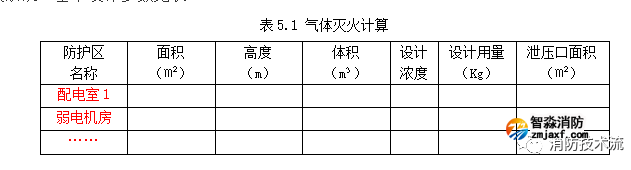

 (部位)  设置   气体灭火系统。气体灭火系统设置:管网灭火系统 □预置灭火系统。基本设计参数见表5.1


6 建筑灭火器及其他灭火系统

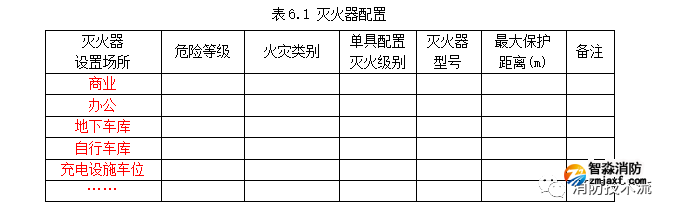

6.1 本工程设  灭火器,每个组合式室内消火栓箱内均配置  具。灭火器箱不得上锁,灭火器的摆放稳固,其铭牌朝外。具体配置见表6.1。


6.2 本工程餐厅建筑面积大于1000m²的餐馆食堂,其烹饪操作间的排油烟灶及烹饪部位设置自动灭火装置。

消防排水

7.1 在消防电梯井外设置消防电梯集水坑,坑内设   台消防潜水泵排出消防用水,   用一备,集水坑有效容积大于2.0m³,排水泵设计流量大于10L/s

7.2 地下室的消火栓及自动喷水灭火系统消防排水,利用地下室其余潜水泵进行排水。

7.3   仓库(储藏室)  设置消防排水至
