智慧用电施工安装





3 什么是智慧用电？

2、软件部分：

　　2.1利用GPRS网络将设备状态上传给云平台，系统软件平台统计、分析、展示所检测电气设备实时状态，存储设备报警历史记录。，当设备出现预警及报警时，平台推送信息给维护人员APP，维护人员录入维修结果。

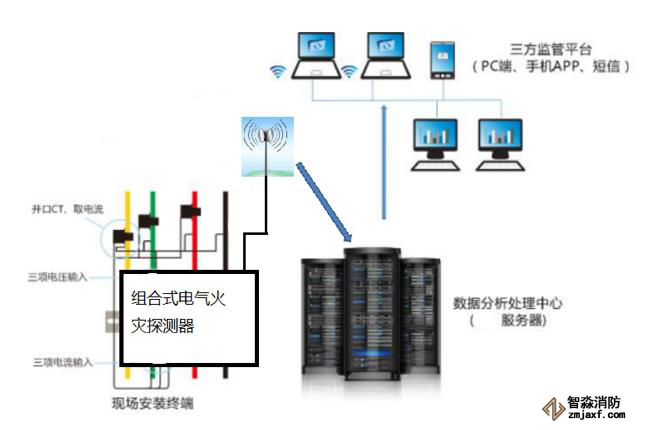

　　方案技术架构图：

　2.2. 故障设备处理流程要求

 智慧消防电气火灾监控系统的特点和优势
通过物联网技术对引发电气火灾的主要因素(导线温度、电流和漏电流电压等)进行不间断的数据跟踪与统计分析，实时发现电气线路和用电设备存在的安全隐患（如线缆温度异常、过载及漏电流越限等），经云平台大数据分析，即时向安全管理人员发送预警信息，指导其开展隐患治理，达到消除潜在的电气火灾危险，实现“防患于未然”的目的。本设备具备三相电压监测、三相电流检测、一路漏电流检测、四路（八路选配）温度检测，多维度电量检测缺相故障报警、错相故障报警、过压报警、过流报警、短路断电、温度报警、漏电报警等多项电气安全隐患，有三种通读模式选择：485总线通讯，GPRS网络通讯。

二、联网设置：
插入配带的流量卡，就可以正常使用。
1、手机下载消防CRT ,APP,扫描设备上的二维码，将设备编号绑定到手机APP端：可以通过手机设置最高预警温度值、报警电流、剩余电流值等。
2、手机端可以实时查看设备情况，及报警情况。
3、电脑端查看登录www.xiaofangcrt.com公用消防管理平台，输入APP注册的手机号及密码及即可登录。

三、产品功能参数
品名                  描述
 产品名称        剩余电流火灾探测主机
产品型号            WANLIN-TD70
传输方式             GPRS网络流量
通讯频率             900-1800Mhz
供电电压           Ac220v/12v供电
报警延迟时间          0.3s~60s
电流报警设定值      1A--1000A
温度报警设定值       0℃--140℃
剩余电流报警设定值   500mA--1000mA
环境温度             -10℃~+60℃
相对温度            ≤90、不凝露
产品尺寸            145*85*53MM
主要监控：线路电流、漏电、温度

四、功能说明：

电气火灾监控系统主机自带三路互感电流检测，一路漏电流输出，可接四路（八路选配）温度传感器、电压值检测（选配），可插GPRS、4G流量卡，通过流量卡实时传输数据到平台服务器；简易编程就能连平台，直接通过手机APP绑定连接智慧用电平台，也可以设置温度，电流预警，可随时翻查各线路温度以及电流使用情况，两路继电器输出，两路485总线输出，即可作为三相电又可作为单相电使用。

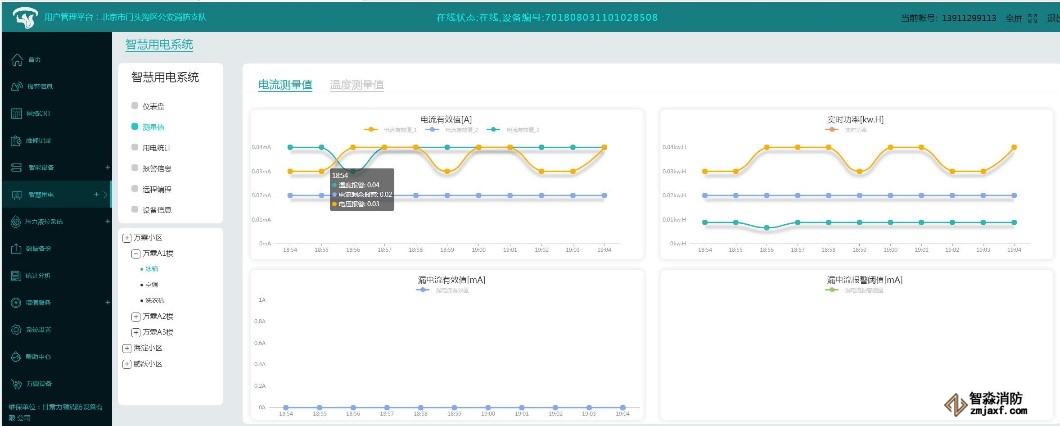

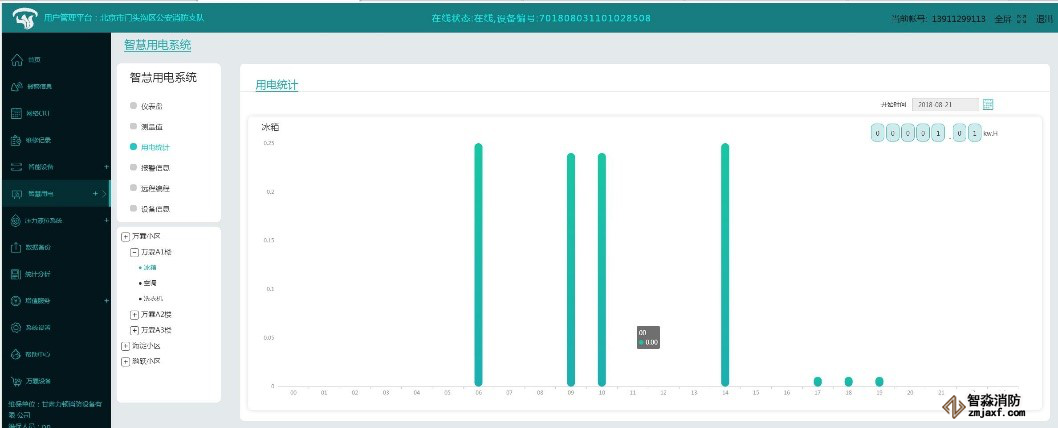

通过消防CRT云平台可以实时查看电流、温度、漏电电流、功率等。


1、 多级故障预警：多级故障预警机制，监测数据达到报警设定值，设备本身可即时发出声光报警。
2、 平台一旦监测到系统发生异常，立即以短信、自动语 音电话、手机APP消息推送报警信息。
3、 云平台服务：进行24小时实时在线监测和统计分析，通过技术防控手段替代人力值班。
4、多种监管方式：系统支持本地监管和云监管方式，可通过PC端、手机APP、手机短信语 音等多种方式接收和了解用电安全信息，不受时间、地点限制，随时随地掌握用电安全状态，
3、大数据分析: 基于云平台存储电气线路的各种数据，结合大数据分析技术的应用，对电气 安全隐患进行专业的分析。
 4、消防安全隐患评估：定期提供系统运行安全隐患评估报告，帮助客户对电气线路安全隐患 和原因进行分析和整改。定期提供远程“体检”报告，指导用户对电气线路隐患进行排查和整 改。
5、便捷操作及维护：具备远程复位、节点维护提醒、等窗口功能；科学决策和管 理：通过对云平台技术的应用，建立“数据即资产”的大数据意识。
6、通过PC端、移动客户端翻查监测设备各线路温度以及电流使用情况；

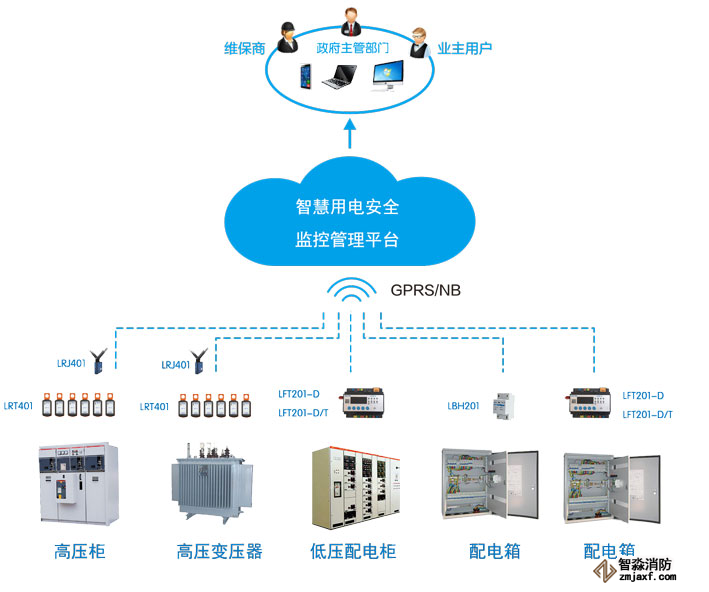

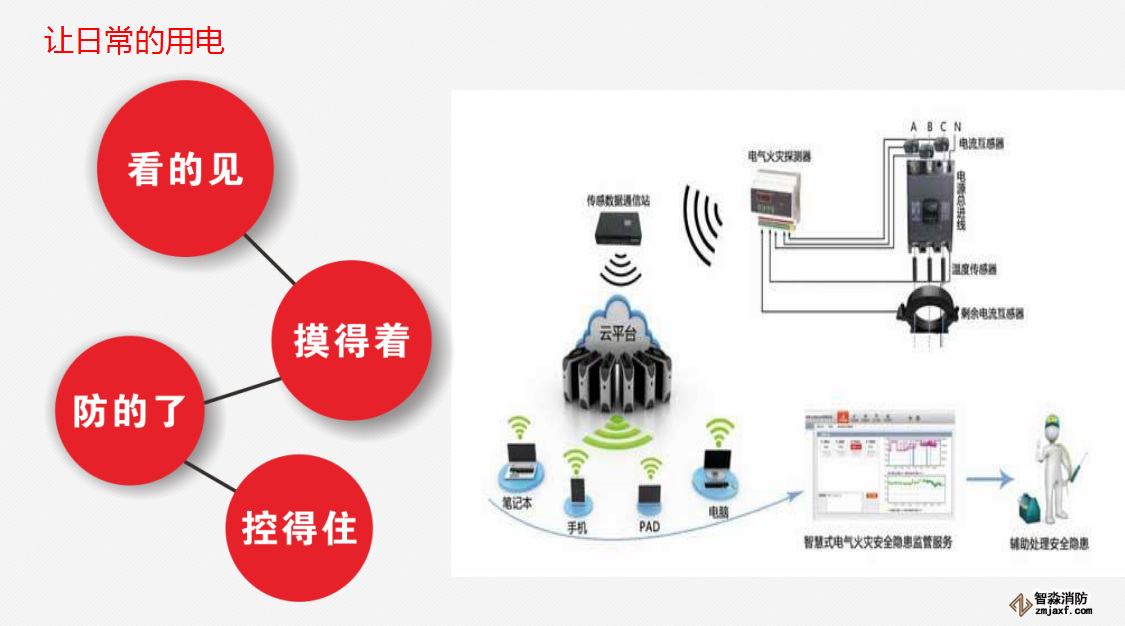

5 智慧消防物联网通信组网结构:
       结合项目特点，系统按照分层分布式，开放式、模块化结构设 计，分为系统管理层、通信接口层、终端设备层。提高了系统的安全性、可靠性和易扩展性。

6 系统管理层:



8 智慧化监控

        电气电缆外面有一层绝缘体，生产的过程中要加入碳酸钙化合物，碳酸钙会导致绝缘体老化，电气线路就会慢慢开始漏电升温，最后形成电气板块。电气线路又是一个隐蔽工程，看不见摸不着，只有着火了才知道家里的电气线路有问题。
       传统电气火灾监测手段往往局限于线路的漏电、过载等情况，加上对隐患数据的综合分析研判存在不足之处，因此难以发现设备本身及复杂情况下的电气火灾风险，如不能及时发现和排除报警装置的自身故障，无法准确评估电气设备和用电线路的安全状态，更难以定位建筑物中的电气风险隐患点，导致电气设备长期处于隐患故障状态，为日后的安全情况埋下了“定时炸弹”。

       如何杜绝此类事故，未雨绸缪地排查出安全隐患？又如何在第一时间快速将隐患消除在萌芽阶段？如今部分医院、学校、幼儿园、养老机构等单位安装的一套包括智慧用电安全监控系统就能做到这些。



9 智慧用电系统建设


        正瀚消防科技有限公司是基于物联网技术的创新型“智慧用电”城市级用电安全隐患监管服务平台，是落实以“预防为主，防患于未然”的安全管理新理念的一种新科技管理平台。它结合多种高端技术——互联网+、物联网、云计算、大数据分析等，通过物联网传感终端，将获取的用电数据实时传送至云平台。实时采集电缆温度、电流值、漏电值、传输至网络平台。通过对电系统的远程实时监测，快速发现系统异常及故障，对维护和保养等工作带来巨大帮助，可有效减少消防监管部门现场检查次数，降低工作强度、提高工作效率。

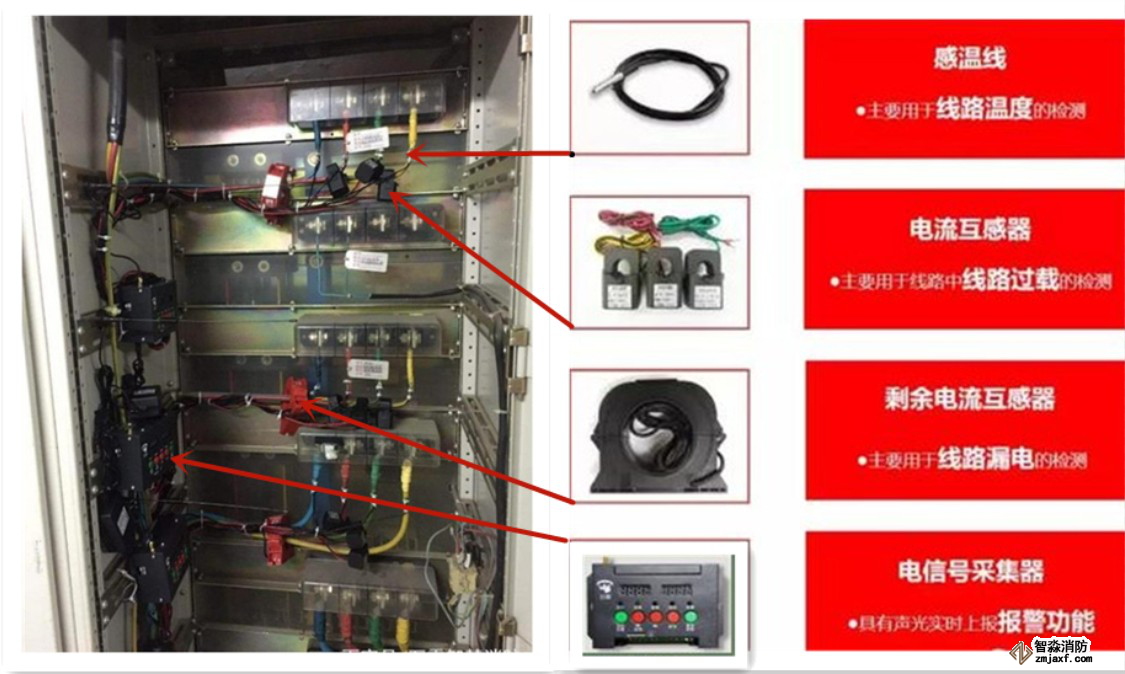

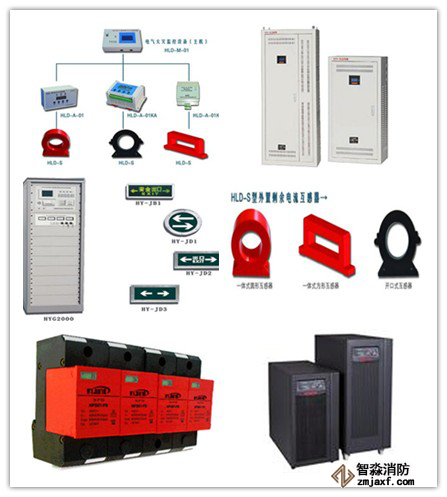

10 智慧用电所需设备清单



序号	商品名称	规格	单位	数量	备注
1	智慧用电探测主机	单/三相主机天线,流量卡,电源适配器	台	33	二级机柜
2	智慧用电温感线	长1.5米	根	33
3	电流互感器	0-160A,口径16,56*31*31CM,开口	只	30
4	剩余电流互感器(圆形)开式	0-250A,径65,105.5*127.5*28CM	只	10
5	电流互感器	0-400A,口径36,86.5*60*43.5CM,开口	只	30
6	剩余电流互感器(圆形)	0-400A,口径80,128*159*30CM,开口	只	10
7	电流互感器	0-600A,口径36,86.5*60*43.5CM,开口	只	60
8	剩余电流互感器(圆形)	0-630A,口径100,154*188*32CM,开口	只	20
9	云平台	云平台服务费	套	1
10	智慧用电主机安装费	智慧用电主机安装费	台	33
11	流量卡	300M流量卡(智慧用电、4G模块专用）	张	33



11 产品详细参数

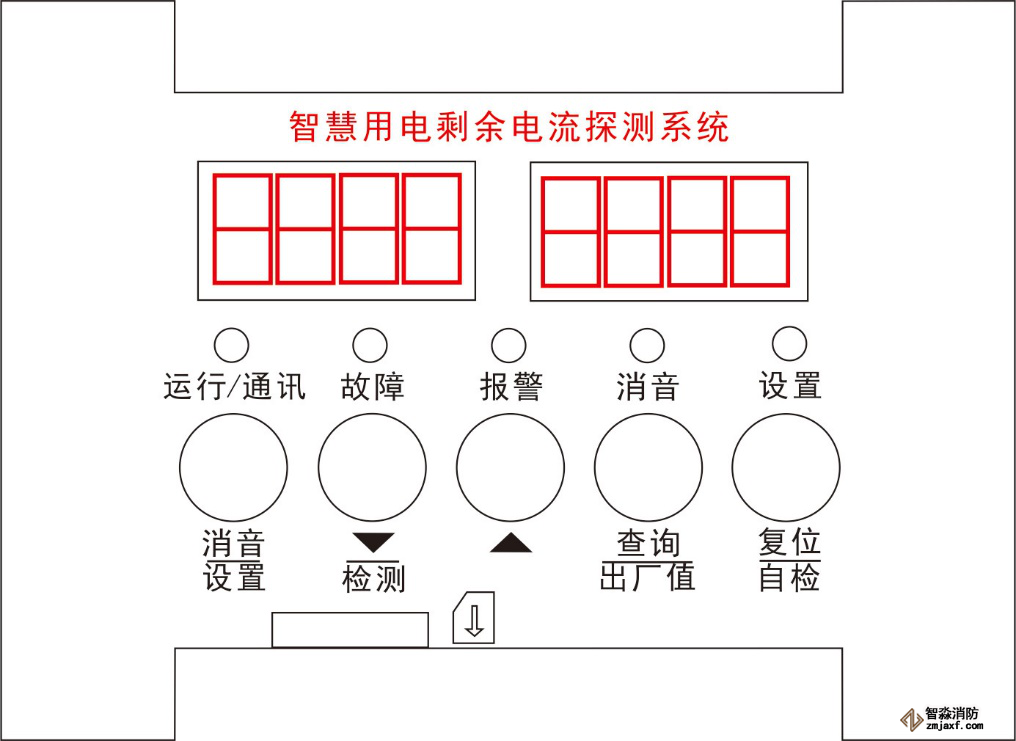

1、面板显示说明
数码管显示：温度显示，电流显示。
LED灯说明：运行（绿灯）/通讯，故障（黄）/信号，报警（红），消音（红），设置（绿）
按键：设置/消音，加/检验，减，查询/出厂设置，自检/复位

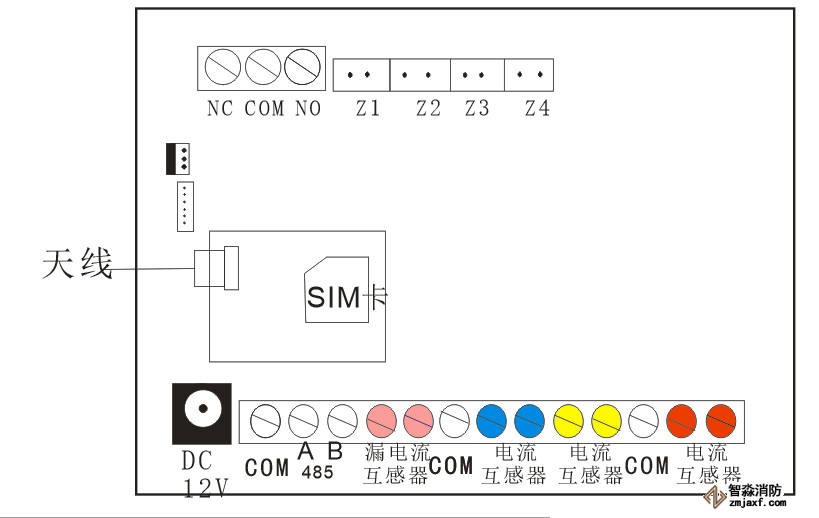

2、主板示意图

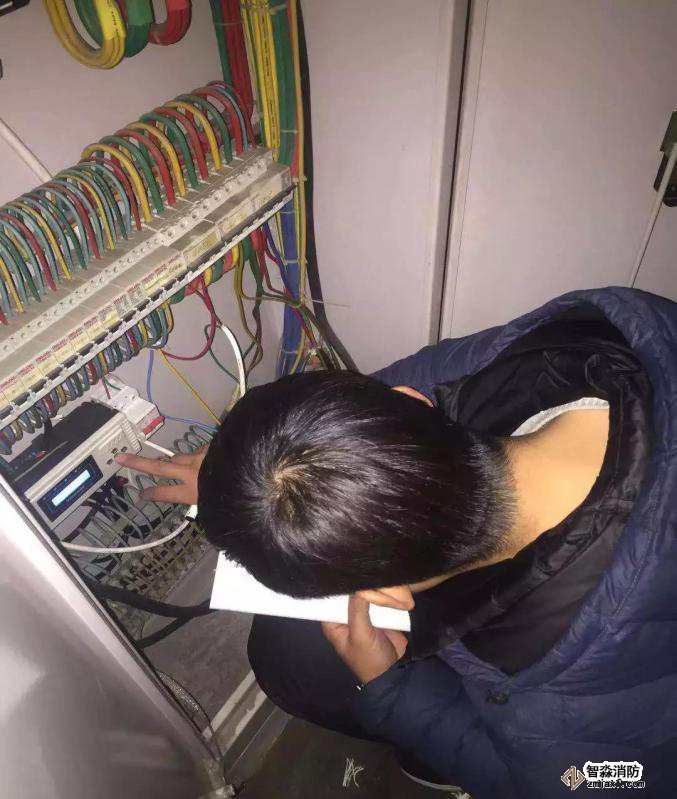

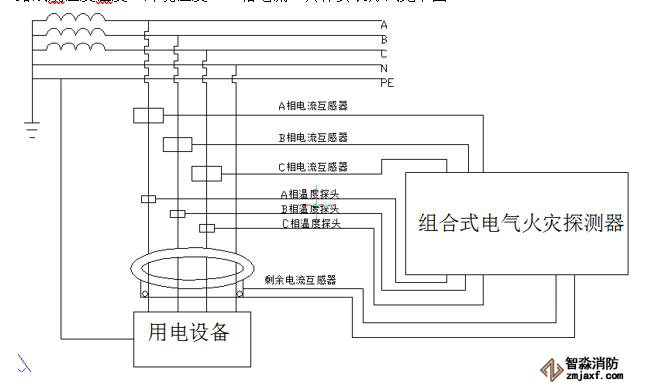

12 安装施工保证措施

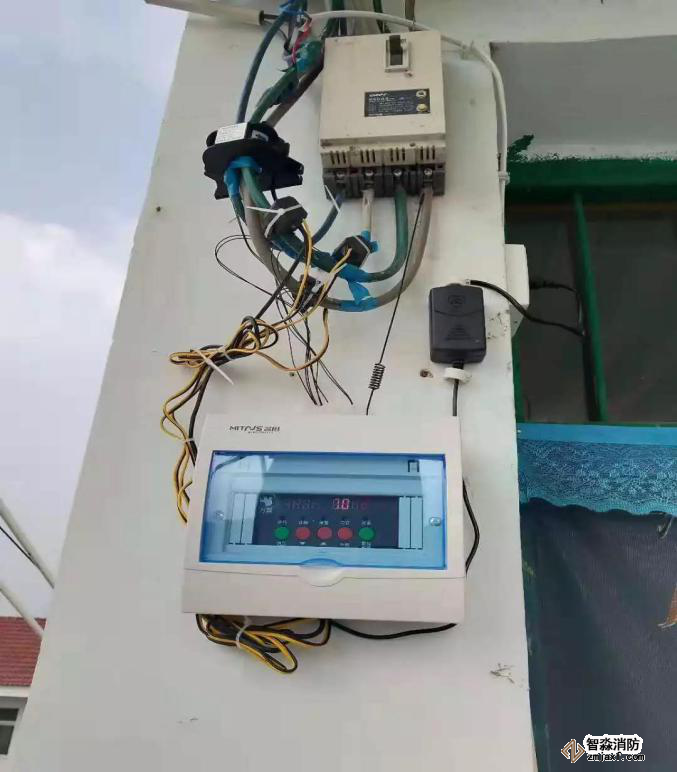

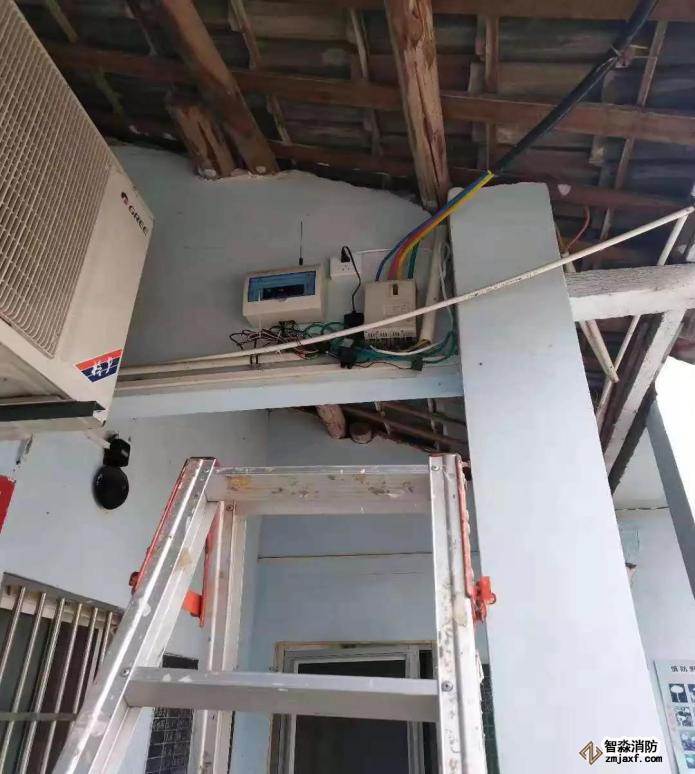

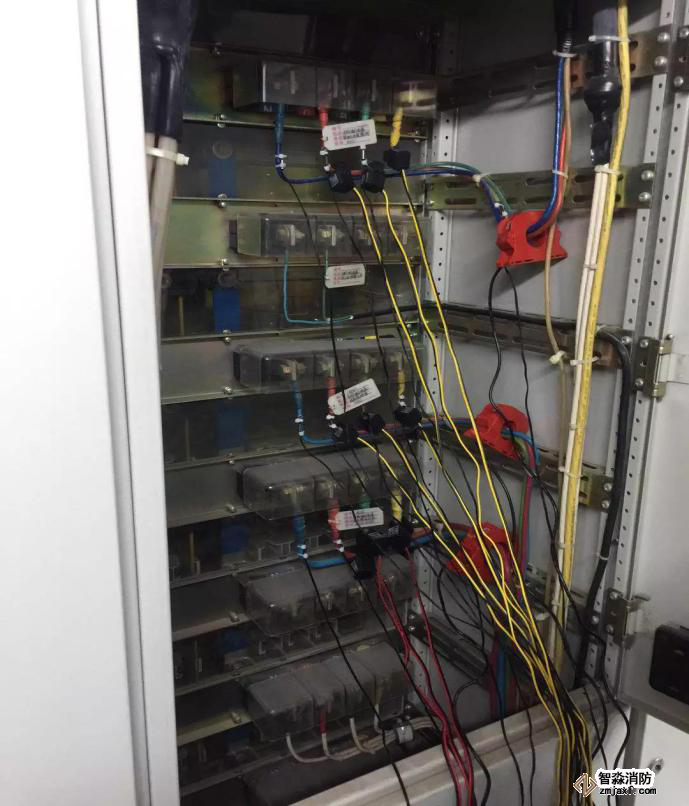

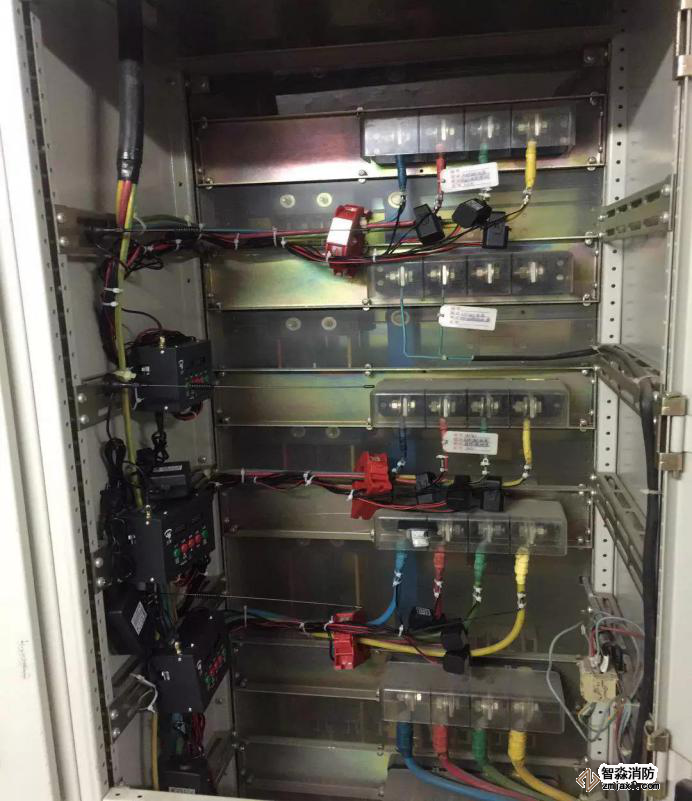

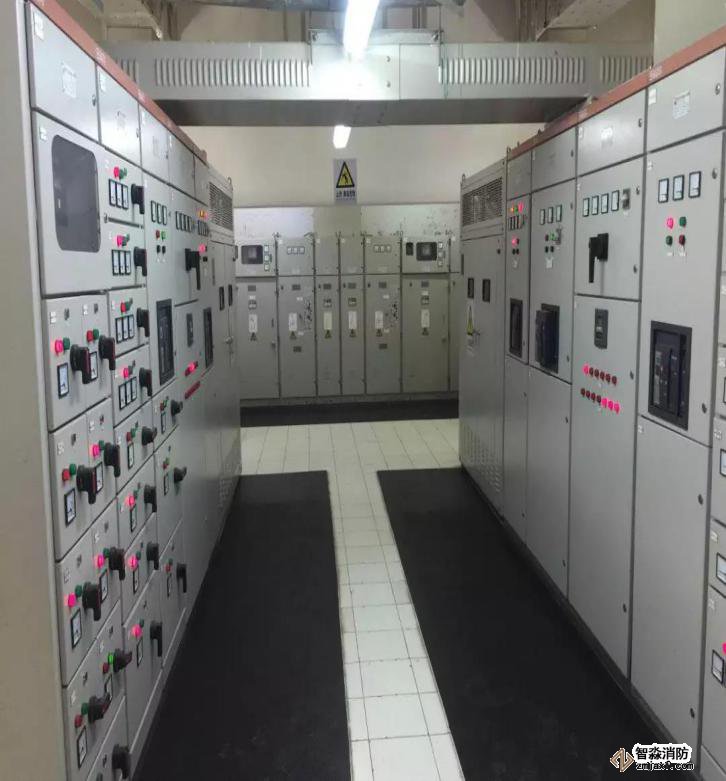

13 智慧用电系统施工案例









三、安徽黄山小型工厂
