自动喷水灭火系统的管子施工要求

自动喷水灭火系统管材应根据北京消防工程公司的设计要求选用，一般采用镀锌钢管及管件，当管子公称直径小于或等于100mm时，应采用螺纹连接;当管子公称直径大于100mm时，可采用法兰连接和焊接，焊口内外表面场作好防腐。

　　干管安装：

　　喷洒干管用法兰连接，每根配管长度不宜超过6m，直管段可把几根连接在一起使用倒链安装，但不宜过长。也可调直后编号依顺序安装，吊装时应先吊起管道一端，待稳定后再吊起另一端。

　　管道连接紧固法兰时，检查法兰端面是否干净。采用3～5mm的橡胶垫片。法兰螺栓的规格应符合规定。紧固螺栓应先紧固最不利点，然后依次对称紧固。法兰接口应安装在易拆装的位置。水平安装管道的卡架一般以吊架为主，每段干管应设1个防晃支架。管道改变方向时，应增设防晃支架。

　　立管暗装在竖井内时，在管井内预埋铁件上安装卡架固定，安装位置距地面或楼面距离宜为1.5～1.5m，层高超过5m应增设支架。

　　支管安装：

　　管道的分支预留口在吊装前应先预制好。丝接的采用三通定位预留口。焊接可在干管上开口，焊上熟铁管箍。所有预留口均加好临时堵板。

　　当管道变径时，宜采用异径接头。在管道弯头处不得采用补心。当需要采用补心时，三通上可用1个，四通上不应超过2个。

　　配水支管上每一直管段，相邻两喷头之间的管段设置的吊架均不宜少于1个，当喷头三间距离小于1.8m时可隔段设置，但吊架的间距不宜大于3.6m。每一配水支管宜设一个防晃支架。管道支吊架的安装位置不应防碍喷头的喷水效果。

　　水压试验：

　　喷洒管道水压试验可分层分段进行，上水时最高点要有排气装置，高低点各装一块压力表，上满水后检查管路有无泄漏，如有法兰、阀门等部位泄漏，应在加压前紧固，升压后再出现泄漏时做好标记，卸压后处理。必要时泄水处理。

　　水压试验压力应根据工作压力确定。当系统工作压力等于或小于1MPa时，试验压力采用1.4MPa;当系统工作压力大于1MPa时，试验压力采用工作压力再加0.4MPa.试压时稳压30min，目测管网应无泄漏和变形，且压力降不大于0.05MPa.试压合格后及时办理验收手续。冬季试水压，环境温度不得低于+5℃，若低于+5℃应采取防冻措施。

消防小知识

　　冲洗：

　　喷洒管道试压完可连续做冲洗工作。冲洗时应确保管内有足够的水流量。排水管道应与排水系统可靠连接，其排放应畅通和安全。管网冲洗时应连续进行，当出口处水的颜色，透明度与入水口的颜色基本一至时方可结束。管网冲洗的水流方向应与灭火时管网的水流方向一致。冲洗合格后应将管内的水排除干净并及时办理验收手续。

　　当现场不能满足上水流量及排水条件时，应结合现场情况与设计协商解决。

　　管道安装前应校直管子并清除内部杂物，停止安装时已安装的管道敞口应封堵好。如需在镀锌管上开孔焊接时应提前预制，必要时管道两端采用法兰活接，焊接后做完清理防腐再安装。严禁在已安装好的镀锌管道上开孔施焊。管道穿过伸缩缝时应设置柔性短管，管道水平安装宜设0.002～0.005的坡度，坡向泄水装置。北京消防改造维修

　　自动喷水灭火系统的管子公称直径≤10cm时，应用螺纹连接;其他用焊接或法兰连接。喷头布置的水平距离应根据火灾危险等级确定。报警阀组安装应先安装水源控制阀、报警阀，在进行报警阀 辅助管道的连接。水力警铃应安装在公共通道或值班室附近外墙上，应方便检修。

　　系统组件及喷洒头安装：

　　水流指示器安装：一般安装在每层或某区域的分支干管上。水流指示器前后应保持有5倍安装管径长度的直管段，安装时应水平立装，注意水流方向与指示的箭头方向保持一致，安装后的水流指示器浆片，膜片应动作灵活，不应与管壁发生碰擦。

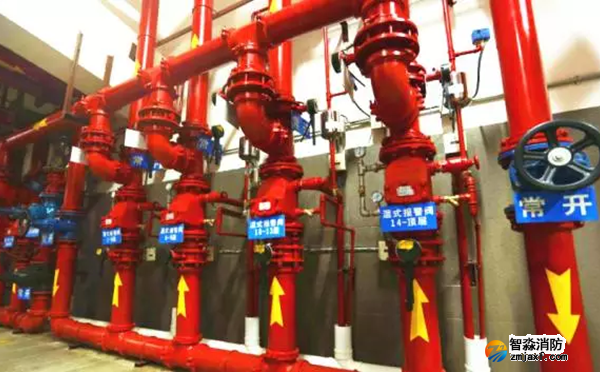

　　报警阀配件安装：报警阀配件一般包括压力表、压力开关、延时器、过滤器、水力警铃、泄水管等。应严格按照说明书或安装图册进行安装。水力警铃应安装在公共通道或值班室附近的外墙上，且应安装检修测试用的阀门。水力警铃与报警阀的连接应采用镀锌钢管，当公称直径为15mm时，长度不应大于6m;当公称直径为20mm时，其长度不应大于20m。安装后的水力警铃启动压力不应小于0.5MPa。

　　喷洒头安装：喷洒头一般在吊顶板装完后进行安装，安装时应采用专用扳手。安装在易受机械损伤处的喷头，应加设防护罩。喷洒头丝扣填料应采用聚四氟乙烯带。节流装置安装：节流装置应安装在公称直径不小于50mm的水平管段上;减压孔板应安装在管道内水流转弯处下游一侧的直管上，且与转弯处的距离不应小于管子公称直径的2倍。
