水泥厂消防报警系统解决方案

水泥厂消防报警系统解决方案

1.



水泥厂防火痛点


  1.1.

重点火灾危险区域的有效探测问题

水泥厂的重点火灾危险区域,如煤炭储存火灾区域(煤场)、煤粉尘火灾区域(煤粉制备),可燃液体类火灾区域(点火油库),由于其重要性(对工艺生产影响大)、火灾的特殊性(属于特种火灾,如电缆的阴燃、电缆火灾的快速传播及蔓延,油库的流淌火火灾和立体交叉火灾),对火灾探测提出了很高的要求。

  1.2.

消防系统的工业化问题

基于水泥生产工艺的特殊性,如高温、防爆、强电磁干扰的存在,消防系统关键设备的选型必须能满足上述工艺安全、工业环境的要求,即工业化问题,同时关键探测设备的选择必须是有针对性的特种火灾探测器,即适用性问题。

  1.3.

管理的智慧化问题

近几年大数据、人工智能技术广泛应用,为水泥企业消防报警系统实现智慧化带来可能。如何将所有系统在传统模式基础上采用计算机、物联网、大数据、移动通信、人工智能等技术实现信息化、数字化、智能化,是实现消防系统智慧化管理的关键。

2.

典型火灾危险区域火灾探测关键技术


  2.1.

煤预均化堆场

煤的燃烧有两种情况。一是煤在煤堆场存储过程中,煤堆积热产生自燃,尤其是高挥发分的烟煤。二是在煤堆场、煤预均化库中,遇热或火源产生燃烧。

煤预均化堆场一般会设置消防水炮灭火系统,火灾探测采用红外火焰探测器。

  2.2.

煤粉制备车间

在煤磨、除尘器、煤粉仓内的死角处容易发生细煤粉堆积,当氧化速率超过散热速率时,产生热量积蓄,引起煤粉自燃甚至爆炸现象。

煤粉在悬浮状态下与空气形成爆炸性粉尘。悬浮的粉尘在热源作用下容易形成爆炸。

在煤磨、收尘器、煤粉仓上设置可调温度式棒式温度传感器(简称感温棒)。每台煤磨和收尘器上各设置两个感温棒,煤粉仓上每个仓在上、中、下各设置一个感温棒。每个灭火分区中的两个感温棒报警联动启动气体灭火系统。车间内采用红外火焰探测器进行火灾探测。

  2.3.

皮带传输机

皮带传输机机头及滚轴处容易出现运转不畅现象而增大摩擦,积蓄的热量使机头和滚轴处温度升高,会引起可燃物料和皮带燃烧,发生火灾。采用缆式线型差定温探测器在皮带传输机发热部位附近直线悬挂敷设。


  2.4.

点火油库

点火油库中存储的柴油火灾危险性为丙类液体,国产16种规格的柴油闪点大多数为60℃~90℃,遇到火源会产生燃烧。采用红外火焰探测器进行火灾探测,防护对象设置灭火系统时,采用两路红外火焰探测器组合探测。

  2.5.

大型油浸变压器

大型油浸变压器器身内充有几十甚至上百吨的绝缘油(作为绝缘、冷却剂和隔热用),在变压器短时或持续性故障时间里,将分解出甲烷、乙烷、氢等可燃性气体,如果产生的可燃气体数量或压力超过变压器的容许值时,将从变压器器身的薄弱环节喷射出来而造成火灾。

采用红外火焰探测器、具有红外热成像功能的图像火灾探测器、缆式线型差定温探测器进行火灾探测,防护对象设置灭火系统时,采用两种不同类型的探测器进行组合探测。


  2.6.

电缆类

电缆隧道(若有)、电缆夹层、电气地下室、电缆沟等电缆密集场所火灾起因主要有两种:内部火源和外部火源。采用缆式线型差定温探测器,在被保护电缆上表面S形逐层敷设,波峰间距不大于1.8m。防护对象设置自动灭火系统时,采用两个缆式线型差定温探测器组合探测。


青鸟消防缆式线型感温探测器为缆式、差定温、可恢复、分布定位、探测型感温电缆,采用新一代高性能低功耗模数混合集成芯片等先进技术,具备分布定位(可确定火焰/高温具体部位)、可测温、单回路距离长(最长1000米)、高抗电磁干扰(30V/m)、高防护等级(整体IP67)等优点。

  2.7.

大空间配电室

传统的点型感烟探测器存在着检修不便、电气安全等问题,为此,在配电室采用线型光束感烟探测器,在配电室墙上壁装。经测算,当点型感烟探测器数量大于6只时,采用红外光束感烟探测器,布线简单,节省了管线材料费,同时也节省了管线和设备的施工费用,所以在整体造价上更低。


  2.8.

重要机柜

对于重要的高压配电柜、低压配电柜、输电开关柜、服务器机柜、发电机柜、继电器柜、控制柜等出现火灾将严重影响生产或造成重大损失的机柜,采用极早期火灾探测技术,设置热解粒子探测器或其它高灵敏度电气火灾监控设备。以便在火灾发生前进行预警,主动针对性的进行处理,杜绝造成重大损失。


  2.9.

可燃有毒气体区域

生产、仓储中产生可燃气体的场所,如氧气站、乙炔站等,属于可燃、助燃气体区域,按规范应设置可燃、有毒气体探测器。

3.

系统组成


  3.1.

火灾自动报警系统

3.1.1.重点场所火灾探测器选型方案


3.1.2.火灾自动报警系统示意图


  3.2.

可燃有毒气体探测报警系统

可选择多线制或总线制系统。在可能发生可燃(有毒)气体泄漏的工艺阀门、接头等处设置可燃(有毒)气体探测器。

1)多线制可燃有毒气体探测报警系统示意图


2)总线制可燃有毒气体探测报警系统示意图


  3.3.

消防应急照明及疏散指示系统

根据《消防应急照明和疏散指示系统技术标准》GB51309-2018,设置消防控制室的场所应选择集中控制型系统,设置火灾自动报警系统但未设置消防控制室的场所宜选择集中控制型系统。

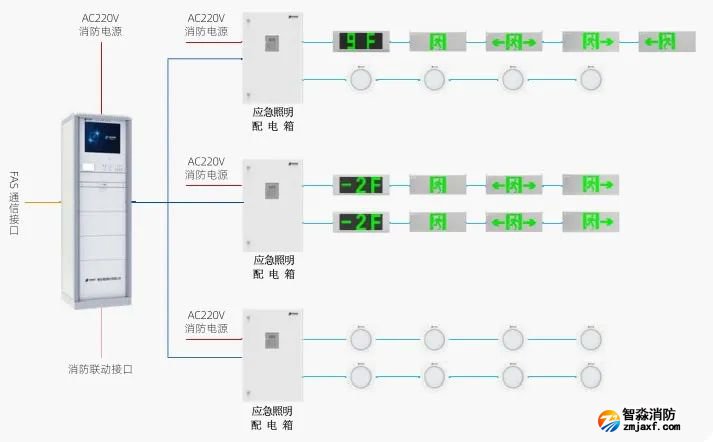

1)集中控制集中电源型系统图


2)集中控制非集中电源型系统图


  3.4.

可视化消防智眼火警监控系统

3.4.1.主要功能

可视化消防智眼火警监控系统主要核心部件是智慧云盒,具有如下功能:

火焰检测;

烟雾检测;

最快轮巡间隔2秒;

根据不同重点区域可增加事件报警功能。

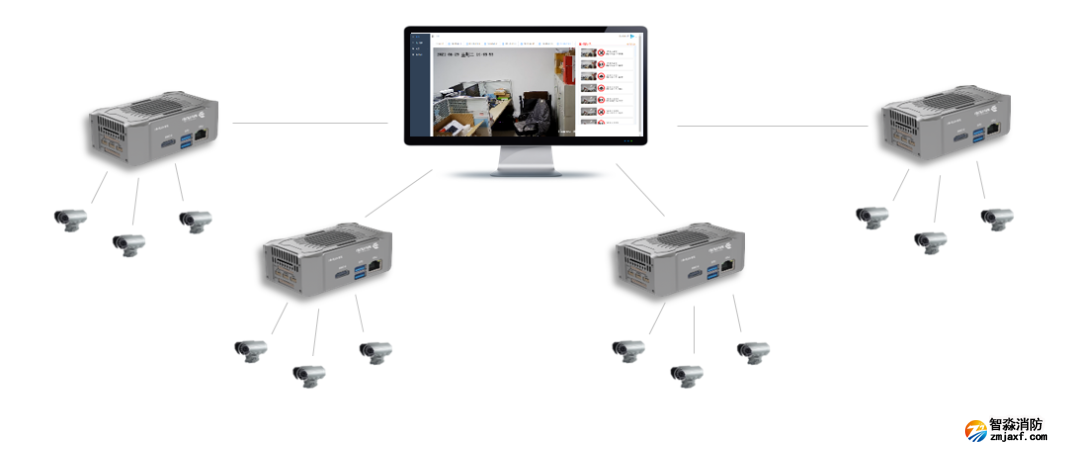

  3.4.2系统架构示意图


3.4.3.系统网络示意图


系统构架图

  3.5.

水泥厂智慧消防安全平台

全厂消防安全监管系统设在生产管控中心。


4.

火灾探测及智慧化关键技术应用


可视化消防智眼火警监控系统主要核心部件是智慧云盒,具有如下功能:

工业级系统产品,安全生产的有效保证;

数字式差定温感温电缆,电缆火灾探测快速可靠;

热解粒子探测器,极早期电气火灾探测梦想成真;

可视化消防智眼系统,重点场所火灾探测及安全管理的保证。
